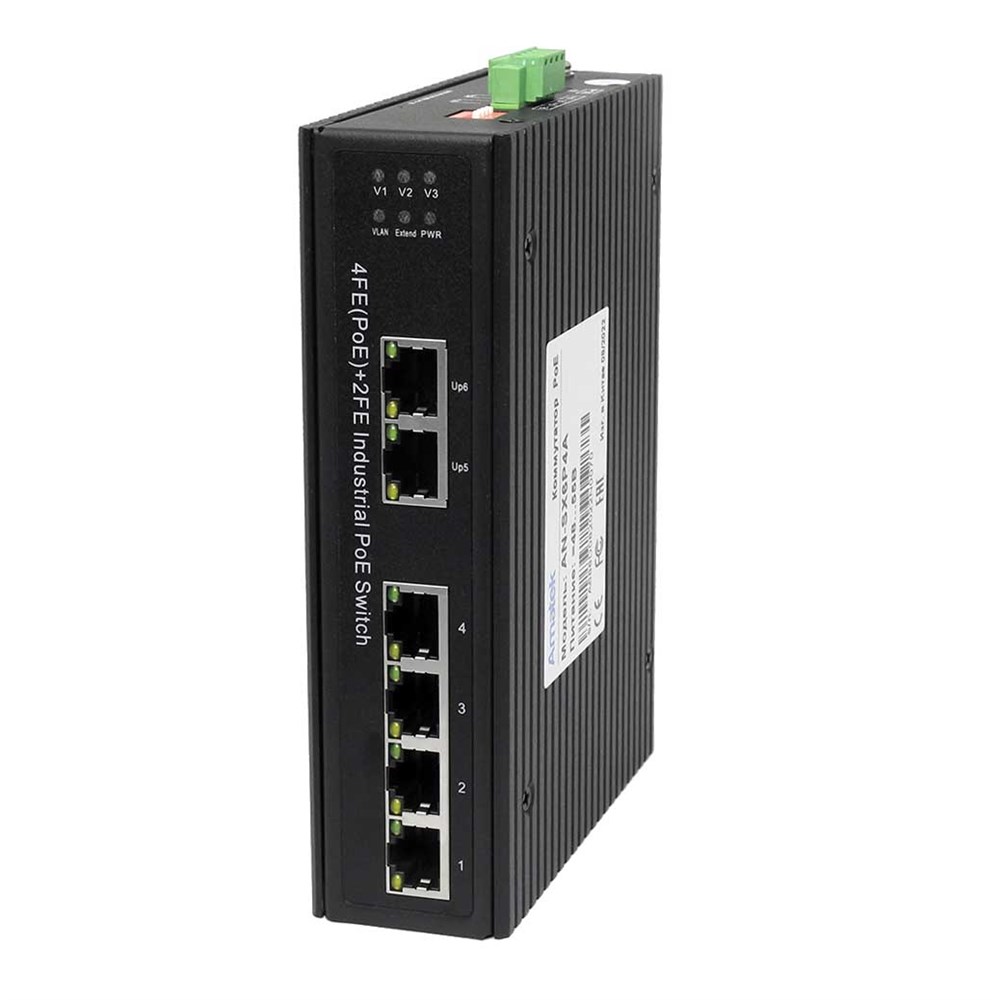

Промышленный 6-портовый 10/100 Мбит/с настольный/монтируемый на DIN-рейку коммутатор с PoE до 180Вт. Особенности: 4 порта 10/100 Мбит/с с поддержкой PoE: 1 порт с HiPoE ( 90Вт , поддержка устройств PoE/PoE+/HiPoE) (порт №1). 3 порта PoE/PoE+ (30Вт, поддержка устройств PoE/PoE+) (порты №2-4). 2 порта 10/100 Мбит/с с автосогласованием и авто-MDI/MDIX (разъёмы RJ45) Поддержка определения зависания PoE устройств c перезагрузкой по PoE ( WatchDog ) Управление: Контроль пропускной способности (Bandwidth Control) Управление полнодуплексным потоком IEEE 802.3x. Power over Ethernet ( PoE ): 1 порт HiPoE , позволяющие передавать питание и данные по одному кабелю до 90 Вт для порта №1. Поддерживает устройства PoE/PoE+/HiPoE 3 порта PoE+, позволяющие передавать питание и данные по одному кабелю до 30 Вт для каждого PoE-порта №2-4. Поддерживает устройства PoE/PoE+ с потребляемой мощностью до 30 Вт для каждого PoE -порта 2 порта 10/100 Мбит/с с автосогласованием и авто-MDI/MDIX (разъёмы RJ45) Перераспределение мощности между портами в зависимости от потребления нагрузки Общая потребляемая мощность 180 Вт для всех PoE -портов Поддержка PoE -устройств на базе стандартов IEEE 802.3 at/af/bt WatchDog – функция контроля зависания, подключенных к коммутатору устройств, с последующим их перезапуском (перезагрузкой) по питанию PoE. Включение и отключение WatchDog производится переключателем (№1) на верхней панели коммутатора. Коммутация: Режим CCTV позволяет передавать данные и питание на расстояние до 250 метров на скорости до 10 Мбит/с Коммутационная способность 1.2 Гбит/с Скорость пересылки пакетов 0,89 миллионов пакетов в секунду Таблица МАС-адресов 2K Метод коммутации – хранение и передача (Store and Forward) Поддержка jumbo-кадров до 10240 байт, позволяет передать данные, по размеру превышающие 1500 байт в кадре, заданные стандартами Ethernet. Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между оборудованием Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10 или 100 Мбит/с) и производит настройку совместимости и оптимального режима работы. Свойства Защита портов от перенапряжения, короткого замыкания и переполюсовки. Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда (ESD): общее напряжение до 6кВ, контактного разряда до 8кВ, воздушного разряда до 15кВ. Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости Корпус металлический, класс защиты IP66 , возможно размещение на рабочем столе или крепление на DIN-рейку 35мм. Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются Средняя наработка на отказ (MTBF) до 30 000 часов Охлаждение по безвентиляторной схеме Рабочая температура -30 ℃...+65 ℃, относительная влажность 5%...95% (без конденсации) Потребляемая мощность без подключенных PoE устройств – не более 8Вт Питание DC 12-57В (разъём jack 2,5х5,5мм): DC 37-55В - коммутатор выдает питание для PoE-устройств. DC 12-36В - коммутатор не поддерживает PoE. Размеры корпуса 40(ш) х 115(г) х 157(в) мм Вес 0,5кг Клеммные колодки и разъём для подачи питания: Колодка для подачи питания: V1 Контакт 1/2 основное питание DC 48-55В V2 Контакт 3/4 резервное питание DC 48-55В Разъем для подачи питания jack 2.5х5.5. Внимание : Распространённый разъём jack 2.1х5.5 не подходит для данного коммутатора. Разъем jack 2.5х5.5 есть на блоках питания AP-D48/65 и AP-D48/135 . Примечание: При выборе блока питания необходимо учитывать потребление не только коммутатора (20Вт), но и устройств получающих питание от коммутатора по PoE. Переключатель на верхней панели коммутатора: 1 - Включение функции WatchDog для Автоматического определение зависания оконечного устройства и его перезапуска. 2 - Режим CCTV. Порты 1-2 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с (следует использовать кабель cat5e или cat6). 3 - Режим CCTV. Порты 1-4 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с (следует использовать кабель cat5e или cat6). 4 - VLAN . Изоляция портов 1-4 друг от друга. Трафик подается только между портом и портом-uplink (порты Up5, Up6), что позволит эффективно подавлять сетевые штормы и улучшать производительность сети. Для работы на расстоянии до 250 м необходимо использовать LAN кабель CAT5e и выше, UTP4 24AWG (медные провода сечением не менее 0,5мм). Индикация Индикатор Описание Индикация на панели V1 / V2 / V3 (Внешнее питание) Выкл.: Нет источника питания Вкл.: Питание подается через разъем постоянного тока V1 /V2/V3 VLAN Выкл.: режим VLAN отключен. Вкл.: включен режим VLAN. Extend Выкл.: Расширенный режим отключен. Вкл.: Включен расширенный режим. PW (Питание) Выкл.: устройство выключено или вышло из строя Вкл.: питание устройства включено в нормальном режиме Индикация на портах Link Выкл.: соединение портов отключено Вкл.: подключение портов мигает: данные на TX/RX PoE Выкл.: PoE не работает Вкл.: PoE работает Комплект поставки: коммутатор, инструкция Примечание: В комплект поставки промышленного коммутатора блок питания на входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (8Вт), но и устройств получающих питание от коммутатора по PoE. Бюджет PoE, при использовании блоков питания AMATEK: AP-DIN48/60 (48В/1,25А) - бюджет POE для питания устройств до 46Вт AP-D48/65 (52В/1,25А) - бюджет POE для питания устройств до 52Вт AP-D48/135 (52В/2,25А) - бюджет POE для питания устройств до 103Вт AP-DU48/2DIN (48В/2,5А) - бюджет POE для питания устройств до 109Вт AP-DIN48/120 (48В/2,5А) - бюджет POE для питания устройств до 109Вт AP-SU48/3 (48В/5А) - бюджет POE для питания устройств до 180Вт Внимание ! Продукт Класса защиты 1 (снабжен защитным заземлением). Подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Любой обрыв заземления может привести к повреждению коммутатора и снижает электробезопасность устройства.
