Описание АСКУЭ "Ресурс"

АСКУЭ представляет собой совокупность аппаратных и программных средств для учета расхода различных типов ресурсов: холодной и горячей воды, природного газа, электроэнергии и тепловой энергии. Подробнее...

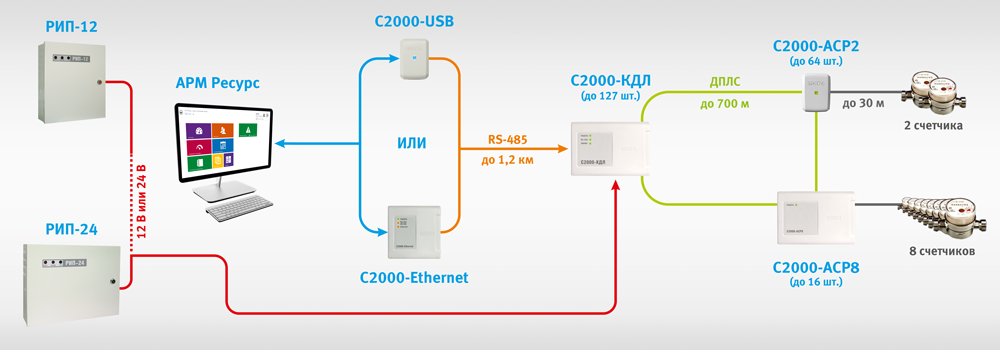

АСКУЭ "Ресурс" (Автоматизированная Система Контроля и Учёта Энергоресурсов) – это решение для удаленного автоматизированного сбора показаний приборов учёта ресурсов (воды, газа, тепла, электроэнергии (мощности)). АСКУЭ "Ресурс" от ЗАО НВП "Болид" позволяет хранить, передавать и обрабатывать информацию с приборов учёта ресурсов в режиме реального времени независимо от типа устройства и производителя. Точность передаваемых показаний подтверждена свидетельством об утверждении типа средств измерений (Госреестр №60424-15). Программная часть АСКУЭ "Ресурс" - АРМ "Ресурс", является локальной и устанавливается на диспетчерский терминал потребителя без "облачного" хранения данных и без абонентской платы. Информация о потребляемых ресурсах может передаваться в РСО, ЕИРЦ, ГИС ЖКХ, ЕИАС ЖКХ МО, энергосбытовые компании (XML 80020, XML 80020*, ASQ), выгружаться в программу 1С: Управление ЖКХ и в документы формата Excel. Дополнительно система позволяет: Избирательно воздействовать на должников путем частичного или полного ограничения в потреблении ЖКУ Предотвращать аварийные ситуации, связанные с возможными бытовыми утечками воды из инженерных сетей зданий Производить мониторинг температуры, относительной влажности и концентрации угарного газа воздуха помещений Позволяет использовать в своём составе магнитоконтактные охранные датчики Имеет интеграции с различными видедомофонными системами, специализированным ПО для управляющих компаний и сторонними системами АСКУЭ Преимущества АСКУЭ Ресурс: Отсутствие абонентской платы Установка на компьютер/сервер клиента Совместимость с любыми приборами учёта ресурсов, независимо от производителя Возможность бесплатной интеграции в АСКУЭ "Ресурс" новых приборов учета и интеграции самого "Ресурса" со сторонними системами Конкурентная цена Перечень оборудования для знакомства с системой . Информационный канал для импульсных счётчиков "С2000-АСР2": адресный счетчик расхода для 2-х приборов учета (счетчиков) "С2000-АСР8": адресный счетчик расхода для 8-ми приборов учета (счетчиков) "С2000-КДЛ": контроллер двухпроводной линии связи "С2000-ПИ", "С2000-USB", "USB-RS485": преобразователи интерфейсов RS-232 и USB в интерфейс RS-485 РИП-12, РИП-24: резервированные источники питания на 12 или 24 В постоянного тока ДПЛС: двухпроводная линия связи RS-485: интерфейс RS-485 ПК С АРМ "Ресурс": персональный компьютер с установленной программой АРМ "Ресурс" Импульсный счетчик: любой тип импульсного счётчика с частотой импульсов не более 70 имп/с для "С2000-АСР2" и 20 имп/с для "С2000-АСР8" Сбор показаний с импульсных счетчиков организуется с помощью адресных счетчиков расхода "С2000-АСР2" и/или "С2000-АСР8" и контроллера двухпроводной линии связи "С2000-КДЛ". "С2000-АСР2" и "С2000-АСР8" подсчитывают импульсы от счетчиков и по адресной двухпроводной линии связи (ДПЛС) передают данные о расходе на сетевые контролеры "С2000-КДЛ". Последние могут накапливать и хранить показания счетчиков и по запросу ПО АРМ "Ресурс" передавать данные на ПК для обработки и отображения информации. Персональный компьютер с программой АРМ "Ресурс" может быть включен постоянно или подключаться по мере необходимости. Структура информационного канала для цифровых счётчиков Сбор показаний цифровых счетчиков с интерфейсом RS-485 осуществляется путем подключения счетчиков к COM- или USB-порту компьютера с АРМ "Ресурс" через соответствующий преобразователь интерфейсов ("С2000-ПИ", "С2000-USB" или "USB-RS485"). С помощью преобразователей интерфейсов обеспечивается передача сигналов по линии RS-485. Персональный компьютер с программой АРМ "Ресурс" может быть включен постоянно, или подключаться по мере необходимости. ПК С АРМ "Ресурс": персональный компьютер с установленной программой АРМ "Ресурс" "С2000-ПИ", "С2000-USB", "USB-RS485": преобразователи интерфейсов RS-232 и USB в интерфейс RS-485 RS-485: интерфейс RS-485 или другие цифровые интерфейсы со сторонними преобразователями Цифровые счетчики: счетчики с цифровыми интерфейсами различных производителей*: Марка счетчика Примечание Производитель МЗЭП СОЭ-5, СОЭ-55-217, 55-215/415, СТЭ561 электросчетчик, RS-485 ОАО «МЗЭП», www.mzep.ru Меркурий 200, 206 PRNO, 230, 231, 232, 233, 234 электросчетчик, RS-485 «Инкотекс», www.incotex.ru СЭБ 2А.07, СЭБ 2А.08, ПСЧ-3ТА.07, ПСЧ-3АРТ.07, СЭБ 1TM.02 и другие электросчетчик, RS-485 Нижегородский завод им. Фрунзе, www.nzif.ru Теплоком ВКТ-4М теплосчетчик, RS-232 ЗАО «НПФ Теплоком», http://www.teplocom.spb.ru Энергомера СЕ301, ЦЭ6850(М) электросчетчик, RS-485 ОАО «Концерн Энергомера», http://www.energomera.ru Берегун 1-2 электросчетчик, RS-485 ООО «Берегун», http://www.beregun.ru Милур 104 электросчетчик, RS-485 ЗАО «ПКК Миландр», http://milandr.ru Minol Minocal CMF VL Combi 1,5 M-Bus теплосчетчик, MBus ООО «Миноль энергосбережение», http://www.minol.ru Энергоучет ЭУ20М-33 электросчетчик, RS-485 ЗАО «Энергоучет», http://www.zaoenergo.spb.ru *Полный перечень поддерживаемых приборов можно скачать здесь . Добавление других цифровых счетчиков производится по запросу клиентов. Подключение информационных каналов к компьютеру Для обработки данных со счетчиков все информационные каналы должны быть подключены к ПК с установленным АРМ «Ресурс». Количество подключаемых каналов в АРМ «Ресурс» зависит: От количества территориально обособленных объектов — из-за невозможности объединения объектов одним интерфейсом RS-485 От типа счетчиков на этих объектах — из-за обособленности каналов для импульсных и цифровых счетчиков От количества счетчиков одного типа на объекте — из-за ограничений емкости канала (до 250 цифровых счетчиков, 10 000 импульсных счетчиков) Электропитание АСКУЭ «Ресурс» Приборы «С2000-АСР2» и «С2000-АСР8» не требуют отдельного питания и питаются от контроллера «С2000-КДЛ» по линии ДПЛС. В приборе «С2000-АСР8» установлена резервная батарея, которая обеспечивает не менее 100 дней автономной работы в случае нарушения ДПЛС. Контроллер «С2000-КДЛ» питается от резервированного источника питания с выходным напряжением 12 или 24 В. Таким образом, для электропитания системы АРМ «Ресурс» достаточно обеспечить сетевым питанием персональный компьютер и резервированный источник питания. В случае нарушения сетевого электропитания не требуется поддерживать бесперебойное питание персонального компьютера, т.к. все данные от импульсных счетчиков хранятся в памяти «С2000-КДЛ», а данные цифровых счетчиков - в памяти самих счетчиков. Емкость аккумуляторной батареи резервированного источника питания выбирается из расчета поддержания питания «С2000-КДЛ» на прогнозируемое время нарушение сетевого питания. После восстановления сетевого электропитания (или включения ПК в случае варианта его непостоянного использования), программа АРМ «Ресурс» запросит и обновит все данные по подключенным к ПК информационным каналам.
