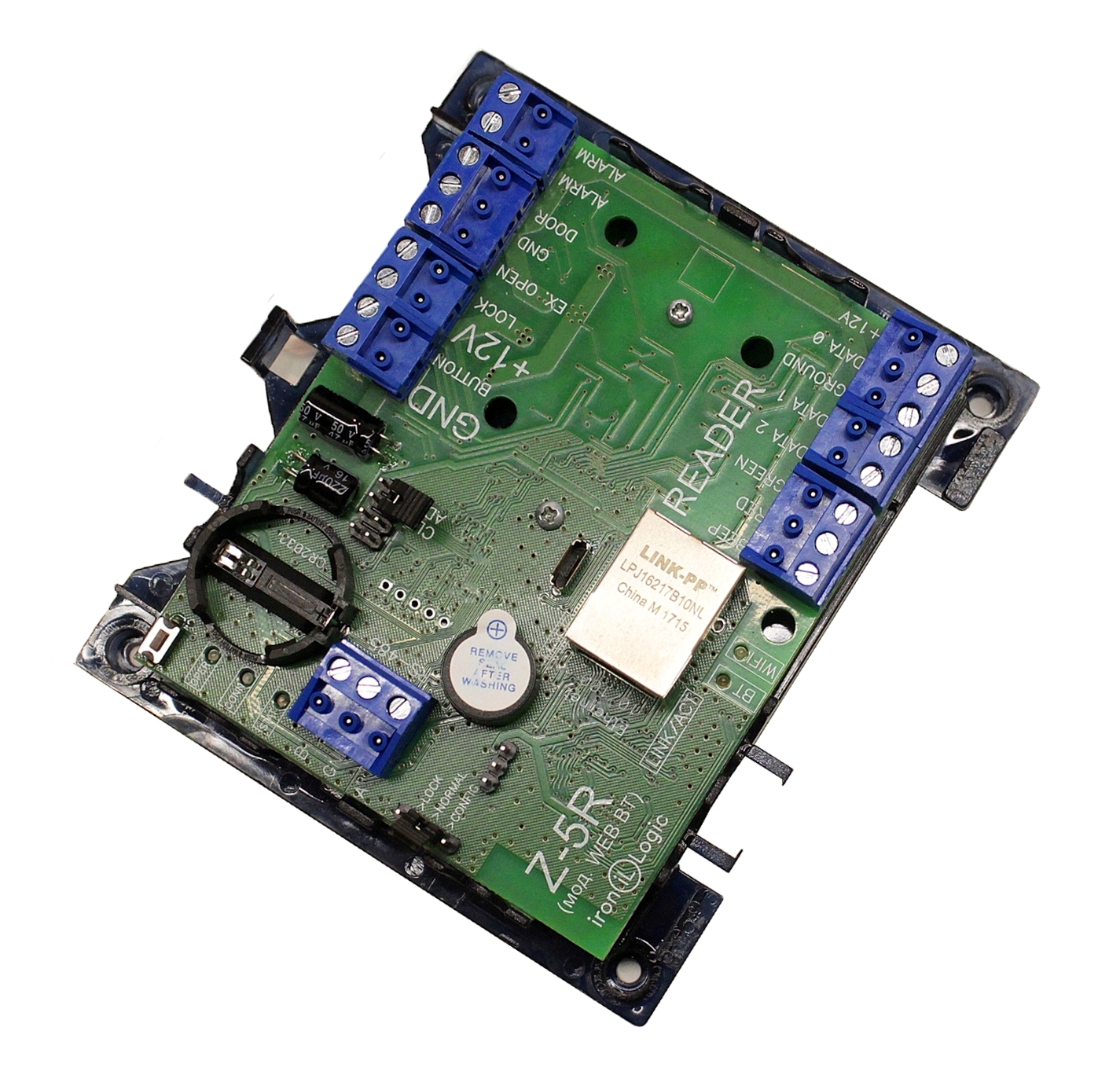

IronLogic Z-5R (мод. Web BT) Контроллер СКУД

• Автономный и сетевой режим работы
• Конвертер не нужен (встроенный модуль связи)
• Подключение через сети: Ethernet, Wi-Fi
• Web-интерфейс для конфигурирования модуля связи и начальных установок модуля контроллера
• Offline Commander при работе в Автономном режиме
• Online Commander - для управления через web-браузер контроллером, подключенным к локальной сети
• Режим Обычный / TRIGGER / Блокировка / Свободный проход
• Режим Web-JSON
• Внимание! Программное конфигурирование контроллера осуществляется через ​ПО Guard Light (турникет, шлюз, охрана и другие режимы). Схема подключения находится в программной конфигурации контроллера в ПО Guard Light.
• Внимание! Функционал RS-485, MicroUSB и Bluetooth пока в контроллере не реализован. Это предусмотрено для дальнейшего развития контроллера.

• Технические характеристики контроллера Z5R Web BT:
• Максимальное количество ключей: два банка по 8168 шт.
• Объём памяти событий: 8192 шт.
• Типы записываемых ключей: простой, мастер, блокирующий
• Протокол подключения внешнего считывателя: iButton (Dallas TM, эмуляция DS1990A), Wiegand 26-58
• Максимальная длина линии от считывателя до контроллера:
• - Dallas Touch Memory: не более 15 м
• - Wiegand: не более 100 м
• Тип исполнительного устройства: электромеханический/электромагнитный замок, турникет
• Световая и звуковая индикация режимов работы: есть
• Количество выходов для управления индикацией считывателей: 3 (red, green, sound)
• Установка длительности открывания замка: от 0,1 до 6527 cек (заводское значение 3 сек)
• Выход: МДП-транзисторы
•            количество: 2 шт.
•            нагрузочная способность: Lock - до 5 А, Button - до 3 А
• Сетевой интерфейс: Ethernet, Wi-Fi
• Количество расписаний: 8
• Количество доп. входов: 2
• Количество сигнальных выходов: 1 (оптоизолированный)
• Вход пожарной сигнализации: да
• Дополнительный выход питания считывателей: да (защищен от КЗ)
• Напряжение питания: 8-28 B
• Ток потребления: 300 мA
• Ток коммутации: 5 А
• Защита от неправильного включения: есть
• Рабочая температура: +5°С +50°С
• Габаритные размеры (мм): 116x104x37

Режимы работы:

Обычный режим - обеспечивает проход по простым и блокирующим ключам.

Режим ACCEPT - позволяет восстановить базу данных ключей. В режиме ACCEPT контроллер разрешает доступ всем подносимым ключам и при этом заносит их ID в свою память. Тем самым, проработав несколько дней в режиме ACCEPT, контроллер формирует новую базу данных ключей.

Режим Блокировка - открыт проход по блокирующим ключам, простым ключам проход закрыт.

Режим Свободный проход - замок всегда обесточен.

Режим Ожидания - после предъявления действительного ключа контроллер переходит в режим Свободный проход.


Специальные режимы:
Режим Экстренной эвакуации
Режим Блокировки замка по сигналу охранной сигнализации
Режим Охраны

Дополнительные функции:
Двойные временные зоны
Проход по карте и пин-коду
Проход по двум картам

Типы точек прохода:
Одна дверь
Шлюз (на каждую дверь по контроллеру)
Турникет
Активаторный замок (ворота)
Электроконтроль

Z5R Web BT — это высокотехнологичный сетевой контроллер, представляющий собой вершину функциональности и удобства управления в линейке Iron Logic. Устройство оснащено встроенным веб-сервером и поддерживает подключение по Ethernet и Wi-Fi, что позволяет напрямую интегрировать систему контроля доступа в современную IT-инфраструктуру объекта. С беспрецедентной емкостью памяти, расширенной периферией и интеллектуальной логикой, этот контроллер создан для построения централизованных, масштабируемых и сложных систем безопасности корпоративного уровня.

Ключевые особенности и преимущества

• Прямое управление через веб-интерфейс (Web-сервер):

  • Полноценное конфигурирование, мониторинг в реальном времени и просмотр журналов событий через любой современный веб-браузер (с ПК, планшета или смартфона) без установки дополнительного ПО.

  • Двойной сетевой интерфейс: Гибкое подключение по проводному Ethernet (LAN) для максимальной стабильности или по Wi-Fi для упрощения монтажа в сложных условиях.

• Максимальная емкость и гибкость системы:

  • Рекордная база данных: Два независимых банка памяти по 8168 ключей каждый, что позволяет обслуживать до 16336 пользователей или организовывать сложные сценарии с разделением прав и ротацией идентификаторов.

  • Детальный журнал: Хранение 8192 событий с полной информацией для анализа и аудита.

• Расширенная аппаратная платформа для профессиональной интеграции:

  • Управление индикацией считывателя: 3 выделенных выхода (красный, зеленый, звук) для прямой синхронизации со светодиодами и зуммером считывателя.

  • Два независимых силовых выхода:

    • Lock (до 5А): Для управления основным исполнительным устройством (замком, турникетом, воротами).

    • Button (до 3А): Для подключения кнопки выхода или вспомогательного устройства.

  • Интеграционные порты: 2 дополнительных входа для датчиков, 1 оптоизолированный сигнальный выход для взаимодействия с другими системами (освещение, сигнализация).

  • Безопасность и удобство: Выделенный вход пожарной сигнализации для автоматической разблокировки и защищенный выход питания для подключенных считывателей.

• Интеллектуальная логика для комплексных объектов:

  • 8 программируемых расписаний и двойные временные зоны для точного планирования правил доступа.

  • Поддержка всех типов точек прохода: От стандартной двери и турникета до сложных шлюзов (тамбуров) и ворот.

  • Повышенная безопасность: Многофакторная аутентификация (карта + PIN-код, проход по двум картам).

  • Специальные режимы: Готовые сценарии для экстренной эвакуации, блокировки по сигналу ОПС и режима охраны.

Технические характеристики

Сценарии применения контроллера Z5R Web BT

Z5R Web BT — это решение для создания интеллектуальных систем безопасности на объектах высшего класса:

• Центры управления и штаб-квартиры корпораций: Построение единой IP-системы контроля доступа с централизованным веб-управлением для сотен помещений.

• Технологические парки и «умные» здания: Глубокая интеграция СКУД в систему управления зданием (BMS) через стандартные сетевые протоколы.

• Научно-исследовательские институты и лаборатории: Организация доступа в зоны с разным уровнем секретности, с многофакторной аутентификацией и сложными сценариями работы шлюзов.

• Крупные транспортные и логистические хабы: Управление доступом через турникеты и ворота на территории с ведением централизованного учета.
