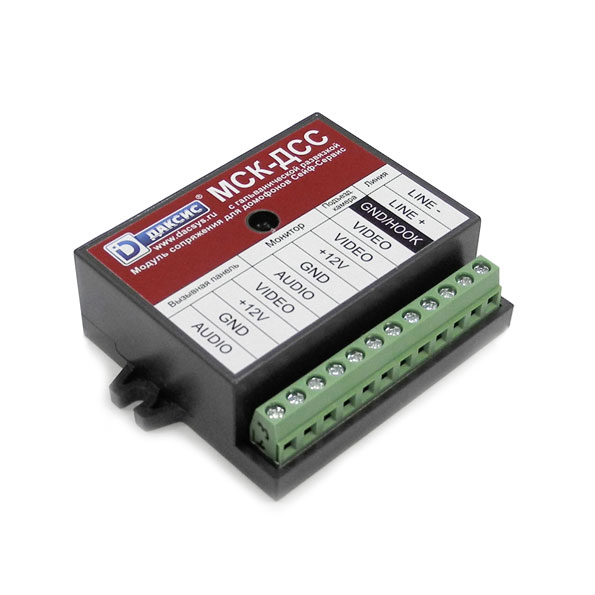

МСК-ДСС Модуль сопряжения с гальванической развязкой

-Модуль сопряжения индивидуального видеодомофона с общим подъездным многоквартирным домофоном (далее - модуль сопряжения) предназначен для подключения индивидуального видеодомофона к линии связи общеподъездного домофона с координатной системой адресации абонентов (Сейф-Сервис, большинство моделей), для приема вызовов от него и открывания подъездной двери с помощью стандартных функций видеодомофона.
-Предупреждение: Вследствие отклонения параметров домофона компании "Сейф-Сервис" от стандартов координатно-матричной домофонной системы, в ряде случаев (особенно, при небрежной или некорректной настройке аудиотракта домофона), может оказаться затруднена или вовсе невозможна настройка модуля сопряжения по усилению звука, вплоть до невозможности принять вызов. Мы можем рекомендовать использование данного модуля в тех подъездах, где ранее уже устанавливался модуль МСК или МСК-слим и с настройкой звука на нём проблем не возникло.
-Помимо линии аудиодомофона с помощью модуля сопряжения можно подключить четырехпроводную вызывную видео-панель (для установки на этаж) и видеосигнал от подъездной видеокамеры.
-Внимание:
Допустимый уровень нагрузки линии видеосигнала от подъездной видеокамеры необходимо уточнить у специалистов обслуживающей организации. В случае недостаточной нагрузочной способности линии может потребоваться дополнительный этажный видеоусилитель.
-Данный модуль полностью идентичен классическому МСК за исключением изменений которые позволяют открывать дверь на домофонах Сейф-Сервис.

Настройка модуля сопряжения МСК:

Самый распространенный вопрос: Не проходит звук в одном из направлений.
Ответ: Если Вы столкнулись с тем, что звук через модуль сопряжения проходит только в одном из направлений (например, Вас слышно во дворе, но голос гостя в видеодомофоне не слышно или наоборот), скорее всего, проблема связана с полудуплексом, применяемым в большинстве недорогих видеодомофонов для устранения "местного эффекта".
Устранить данную "непроходимость" просто: определяете, в каком направлении звук у Вас проходит хорошо (сверху вниз - исходящий поток, снизу вверх - входящий) и снижаете громкость этого направления регулировками в модуле сопряжения, соответственно приподнимая громкость противоположного направления - до тех пор, пока не появится звук, которого не было слышно. Операцию можно провести только с помощником. Процедура открытия корпуса модуля сопряжения описана в инструкции к модулю, на странице2. Наклейка не является гарантийной и должна быть проткнута для настройки.

Полудуплекс - способ связи при котором в один момент времени устройство может либо передавать, либо принимать информацию. Пример полудуплексной связи — разговор по рации.Каждый из корреспондентов в один момент времени либо говорит, либо слушает. Одновременный разговор невозможен.

Дуплекс - способ связи при котором устройство может в любой момент времени и передавать, и принимать информацию. Передача и прием ведутся устройством одновременно по двум физически разделённым каналам связи. Пример дуплексной связи — разговор двух людей (корреспондентов) по городскому телефону: каждый из говорящих в один момент времени может и говорить, и слушать своего корреспондента.

Наилучшее качество связи достигается только на мониторах которые поддерживают дуплексную систему связи.

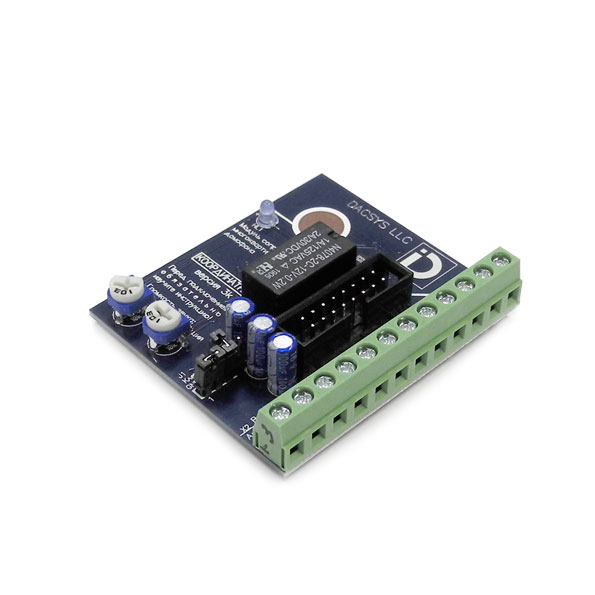

Размер платы модуля сопряжения МСК-ДСС 52х61х15

Размер модуля сопряжения МСК-ДСС в корпусе 57х66х23

Индивидуальная упаковка имеет размер 80х60х32
