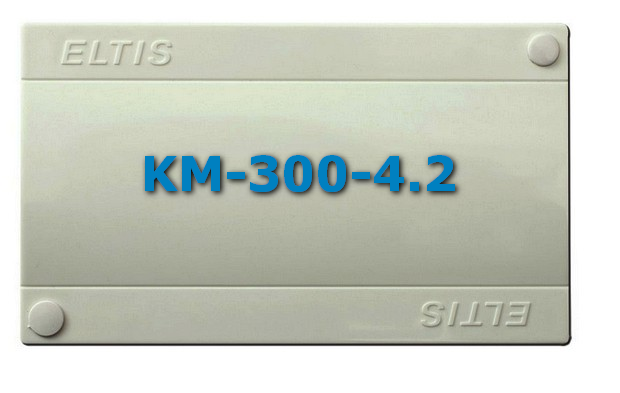

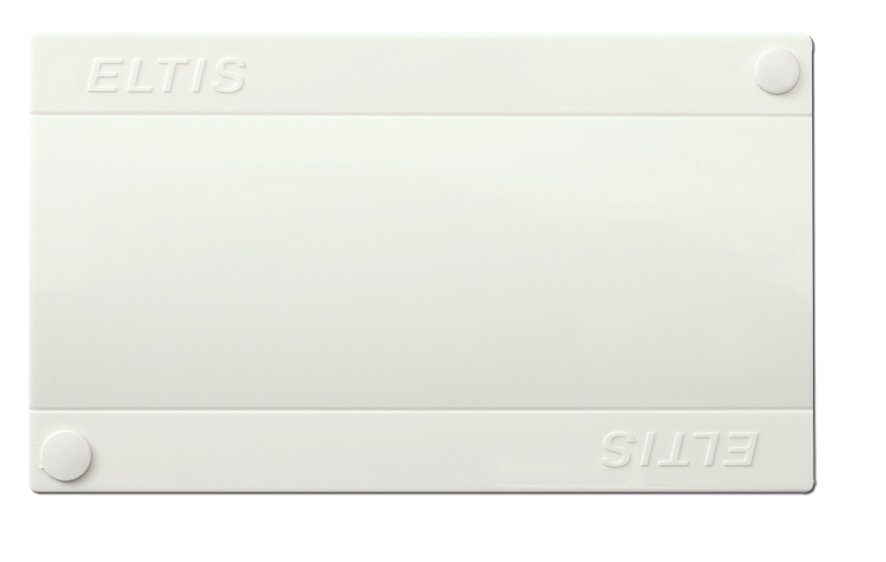

КМ300-4.2 Коммутатор Элтис

Изделие КМ300-4.2 предназначено для работы в составе домофонного комплекса ELTIS300, ELTIS303

и позволяет создавать на его основе такой домофонный комплекс, который поддерживает управляемое, коммутируемое видеонаблюдение и санкционированный доступ как в каждый подъезд объекта, так и на общую для всех подъездов охраняемую территорию.

Коммутатор КМ300-4.2 обеспечивает:

• Подключение до четырех блоков вызова по линии управления и приём сигналов данной линии;


• Селекцию сигналов линии управления в соответствии с заданным диапазоном квартир в подъезде;


• Управление коммутатором КМ100-7.2 (КМ100-7.3) подъезда, к входу которого подключен КМ300-4.2;


• Управление видеокоммутатором VC4/1-2 подъезда в соответствии с адресом источника вызова квартиры;


• Автоматическое переключние видеокамер с заданным периодом при отсутствии вызова.

Состав комплекса

Коммутатор КМ300-4.2 предназначен для работы в составе домофонного комплекса, содержащего следующие блоки и узлы (базовый комплект):

• блоки вызова серии DP300, DP303;


• блоки питания (БП) PS2-хx (хx – модель блока питания, зависит от типа используемого замка и кнопки выхода);


• коммутаторы (КМ) КМ100-7.2 (КМ100-7.3 для БВ серии DP303);


• пульты абонентские (ПА) HS-4xx (xx – модель пульта абонентского); УКП-xx; Vizit M-4xxx; ELTIS VM500-5xx;


• электромагнитные замки ML300, ML400 или аналогичные;


• кнопка выхода В21(В23) или считыватель ST11(ST12);


• видеокоммутатор VC4/1-2;

дополнительно: дверной доводчик.

Функции домофоннго комплекса с коммутатором КМ300-4.2

Функции посетитель-абонент :

• коммутация «посетитель-абонент» блока вызова охраняемой территории с любым абонентом объекта, в соответствии с набранным номером квартиры;


• коммутация «посетитель-абонент» блока вызова, установленного у подъезда объекта с любым абонентом данного подъезда, в соответствии с набранным номером квартиры;


• дуплексная связь «посетитель-абонент»;


• включение в состав комплекса до 10 БВ;


• звуковое и визуальное сообщение посетителю о том, что разговорная линия вызываемого абонента занята посетителем с другого блока вызова;


• управление видеокоммутатором в соответствии с адресом источника вызова;


• автоматическое переключение видеокамер с заданным периодом при отсутствии вызова.

Функции обслуживания:

• возможность установки коммутатора в рабочий режим или режим программирования с помощью джампера;


• программирование конфигурации коммутатора с клавиатуры любого подключенного к данному подъезду блока вызова;


• сохранение конфигурации в энергонезависимой памяти коммутатора.

Технические характеристики

Примечания.
1.*Диапазон номеров квартир определяется диапазоном номеров БВ. В самом коммутаторе заложена возможность работать с диапазоном до 512 квартир.
