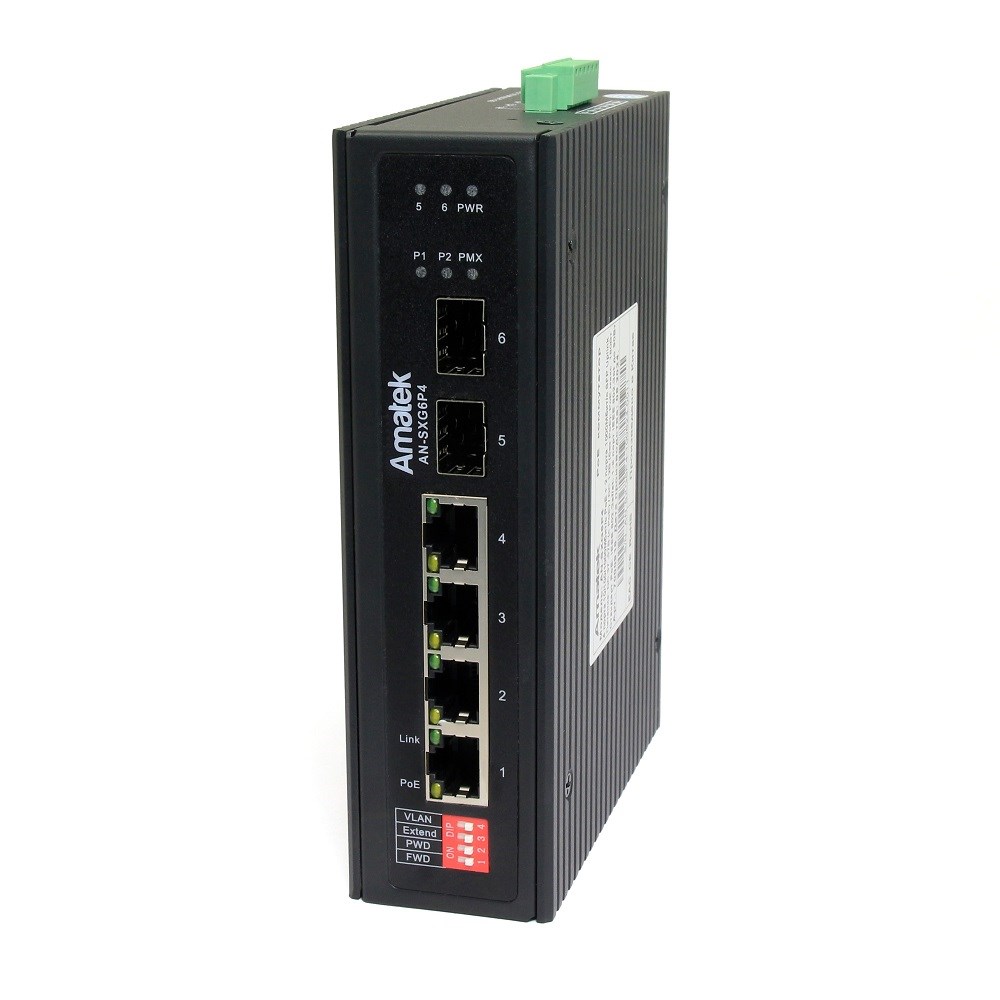

Amatek AN-SXG6P4 - промышленный 6-портовый гигабитный коммутатор с HiPoE до 180Вт

Промышленный 6-портовый 100/1000 Мбит/с настольный/монтируемый на DIN-рейку коммутатор с HiPoE  до 180Вт. Особенности: 4 порта 1000 Мбит/с с поддержкой PoE:  1 порт с  HiPoE  ( 90Вт , поддержка устройств PoE/PoE+/HiPoE) (порт №1). 3 порта PoE/PoE+ (30Вт, поддержка устройств PoE/PoE+) (порты №2-4). 2 слота SFP 1000 Мбит/с (1000Base-SX, 1000Base-LX) Поддержка определения зависания PoE устройств c перезагрузкой по PoE ( WatchDog ) Поддержка определения зависания SFP модулей c их перезагрузкой (Fiber  WatchDog ) Управление: Контроль пропускной способности (Bandwidth Control) Управление полнодуплексным потоком IEEE 802.3x. Power over Ethernet ( PoE ): 1 порт  HiPoE , позволяющие передавать питание и данные по одному кабелю до 90 Вт для порта №1. Поддерживает устройства PoE/PoE+/HiPoE 3 порта PoE+, позволяющие передавать питание и данные по одному кабелю до 30 Вт для каждого PoE-порта №2-4. Поддерживает устройства PoE/PoE+ с потребляемой мощностью до 30 Вт для каждого PoE -порта Перераспределение мощности между портами в зависимости от потребления нагрузки Общая потребляемая мощность 180 Вт для всех PoE -портов Поддержка PoE -устройств на базе стандартов  IEEE 802.3 at/af/bt WatchDog  – функция контроля зависания, подключенных к коммутатору устройств, с последующим их перезапуском (перезагрузкой) по питанию PoE. Включение и отключение WatchDog производится переключателем (№2) на верхней панели коммутатора. Интерфейсы  PoE :  1 порт с  HiPoE  1,2,4,5(+) и 3,6,7,8(-), метод А и В. 2-4 порты PoE+ 1,2(+) и 3,6(-), метод А. Коммуникации Режим CCTV позволяет передавать данные и питание  на расстояние до 250 метров  на скорости до 10 Мбит/с Гигабитные 1000Base-T порты Ethernet со слотами SFP обеспечивают высокоскоростную передачу данных, обеспечивающими дополнительные возможности для расширения сети или подключения устройств записи на большое количество камер 2 слота для SFP модулей позволяют соединять коммутатор оптическим линиям передачи данных. Слоты SFP позволяет устанавливать SPF модули. Функция Fiber  WatchDog   для контроля передачи данных через оптические порты и их автоматической перезагрузки при зависании SFP модуля. Включение и отключение Fiber WatchDog производится переключателем (№1) на верхней панели коммутатора. Для подключения по оптоволоконному кабелю необходим SFP модуль (в комплект не входит). Коммутация: Поддержка аппаратного  VLAN  методом изоляции портов обеспечивает разграничение доступа в сети к устройствам. Коммутационная способность 12 Гбит/с 2K записей в таблице MAC-адресов с возможностью автоматического запоминания и автоматической очистки записей в таблице по времени Скорость пересылки пакетов 8,93 миллионов пакетов в секунду Таблица МАС-адресов 2K Метод коммутации – хранение и передача (Store and Forward) Буфер памяти пакетов 2,5М Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между  оборудованием Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10, 100 или 1000 Мбит/с) и производит настройку совместимости и оптимального режима работы.  Свойства Защита портов от перенапряжения, короткого замыкания и переполюсовки. Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда (ESD): общее напряжение до 6кВ, контактного разряда до 8кВ. Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости Корпус металлический, класс защиты  IP40 Возможно размещение на столе, крепление на DIN-рейку 35мм или установки на стене/потолке. Кронштейны для установки коммутатора на стене или потолке. Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются Средняя наработка на отказ (MTBF) до 100 000 часов Охлаждение по безвентиляторной схеме Рабочая температура -40 ℃...+80 ℃, относительная влажность 5%...95% (без конденсации) Потребляемая мощность без подключенных  PoE устройств –  не более 10Вт 2 входа питания: DC 37-57В или DC 12-36В (без поддержки PoE). Металлический корпус 40(ш) х 113(г) х 156(в) мм. Вес 0,9кг Переключатели на панели коммутатора : 1 (FDog) - включение функции Fiber WatchDog  для контроля передачи данных через оптические порты и их автоматической перезагрузки при зависании.  2 (PDog) - включение функции PoE  WatchDog  для автоматического определение зависания оконечного устройства и его перезапуска по питанию PoE. 3 (Extend) - режим CCTV. Порты 1-4 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с (следует использовать кабель cat5e или cat6).  4 ( VLAN ) - изоляция портов 1-4 друг от друга. Трафик подается только между портом и портом-uplink (порты 5,6), что позволит эффективно подавлять сетевые штормы и улучшать производительность сети. Клеммные колодки для подачи питания: V1: Контакты "P1 + " и "P2 + " - основное питание DC 12-57В V2: Контакты "P1 - " и "P2 - " - резервное питание DC 12-57В  IN: Контакты "IN + " и "IN + " - не используется Индикация Индикатор Описание Индикация на панели P1 / P2 (Внешнее питание) Выкл.: Нет источника питания Вкл.: Питание подается через разъем постоянного тока V1 /V2 5 Выкл.: оптоволоконное соединение порт №5 отключено  Вкл.: включен оптоволоконное соединение, порт №5 6 Выкл.: оптоволоконное соединение порт №6 отключено  Вкл.: включен оптоволоконное соединение, порт №6 PMX Вкл.: мощность устройств PoE в рамках бюджета Мигает: мощность устройств PoE превысила бюджета PWR Выкл.: устройство выключено или вышло из строя Вкл.: питание устройства включено в нормальном режиме Индикация на портах Link Выкл.: соединение отключено Мигает: соединение 100мбит/с Горит: соединение 1000мбит/с PoE Выкл.: PoE не работает  Вкл.: PoE работает Комплект поставки: коммутатор, инструкция Примечание: В комплект поставки промышленного коммутатора блок питания на входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (10Вт), но и устройств получающих питание от коммутатора по PoE. Бюджет PoE, при использовании блоков питания AMATEK: AP-DIN48/60   (48В/1,25А) - бюджет POE для питания устройств до 45Вт AP-D48/135   (52В/2,25А) - бюджет POE для питания устройств до 100Вт AP-DU48/2DIN   (48В/2,5А) - бюджет POE для питания устройств до 102Вт AP-DIN48/120   (48В/2,5А) - бюджет POE для питания устройств до 102Вт AP-D48/135   (52В/2,5А) - бюджет POE для питания устройств до 115Вт AP-SU48/3   (48В/5А) - бюджет POE для питания устройств до 180Вт Внимание ! Продукт Класса защиты 1 (снабжен защитным заземлением). Подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Любой обрыв заземления может привести к повреждению коммутатора и снижает электробезопасность устройства.
