Контроллер для управления электрозамком VTC-5K
Особенности контроллера:
- Сменная память для быстрой замены устройств на объекте.
- Режим размагничивания магнитного замка для борьбы с остаточной намагниченностью.
- Встроенная защита от обратного ЭДС самоиндукции выходящей из катушки замка.
- ПРОСТОЕ ПРОГРАММИРОВАНИЕ
- Режим автоматического сбора ключей
Назначением контроллеров данного типа является управление электромагнитными и электромеханическими замками как в автономном режиме, так и в системах контроля и управления доступом. Разблокировка замка производится с помощью электронных ключей iButton (DS1990 или аналогичных), считывателя proximity-карт или кнопки выхода.
Используя контроллер VTC-5K, как контроллер электромагнитного замка вы избавитесь от эффекта остаточной намагниченности электрозамка. Остаточная намагниченность выглядит как эффект того что замок остается как бы закрытым несмотря на то, что контроллер пищит и дверь якобы открыта. Электромагнитный замок будучи намагниченным все равно держит дверь.
К конструктивным особенностям контроллеров относятся наличие схемы размагничивания замка и заменяемая микросхема памяти, позволяющая, при необходимости, легко переносить базу пользовательских ключей.

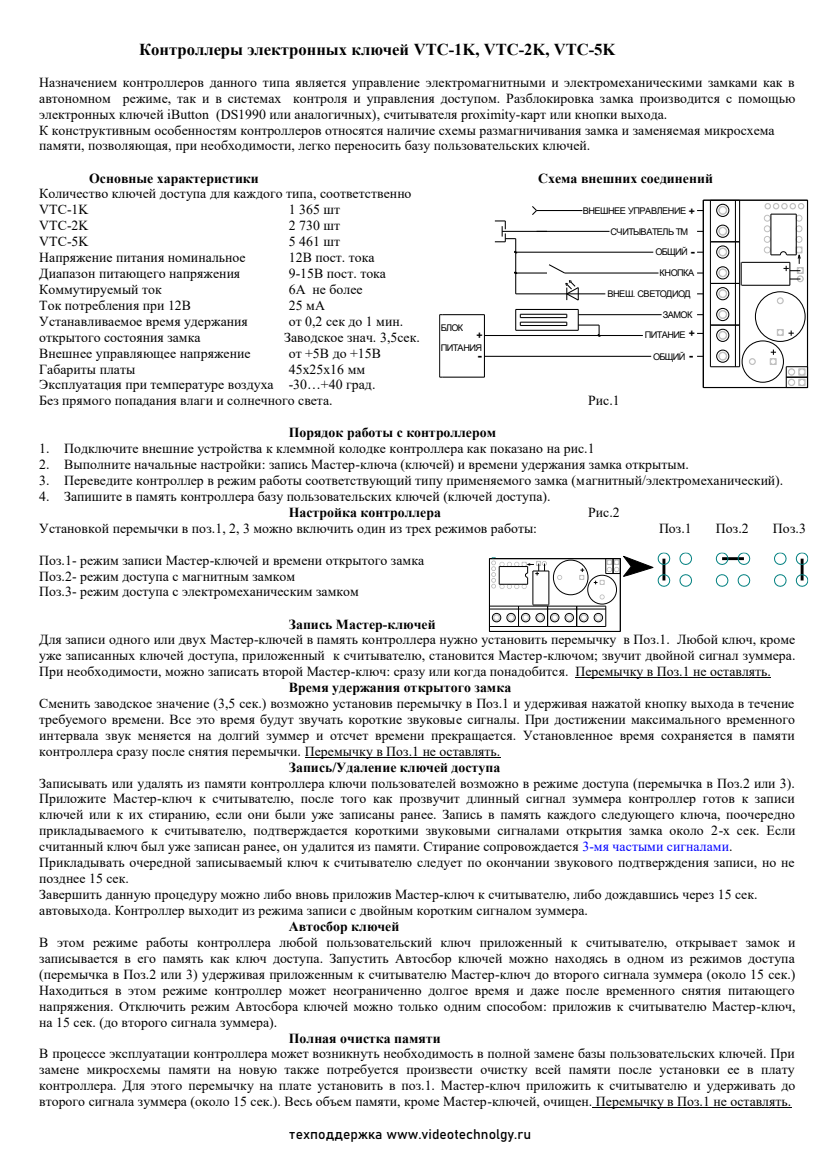

Основные характеристики контроллера электромагнитного замка и Схема внешних соединений
Количество ключей доступа для каждого типа, соответственно
- VTC-1K 1 365 шт
- VTC-2K 2 730 шт
- VTC-5K 5 461 шт
Технические характеристики
- Напряжение питания номинальное 12В пост. тока
- Диапазон питающего напряжения 9-15В пост. тока
- Интерфейс подключения считывателя - DALLAS TM Ibaton
- Коммутируемый ток 6А не более
- Ток потребления при 12В 25 мА
- Устанавливаемое время удержания от 0,2 сек до 1 мин.
- открытого состояния замка Заводское знач. 3,5сек.
- Внешнее управляющее напряжение от +2В до +15В
- Габариты платы 45х25х16 мм
- Эксплуатация при температуре воздуха -30…+40 град.
- Без прямого попадания влаги и солнечного света. Рис.1
Порядок работы с контроллером
-
Подключите внешние устройства к клеммной колодке контроллера как показано на рис.1
-
Выполните начальные настройки: запись Мастер-ключа (ключей) и времени удержания замка открытым.
-
Переведите контроллер в режим работы соответствующий типу применяемого замка (магнитный/электромеханический).
-
Запишите в память контроллера базу пользовательских ключей (ключей доступа).
Настройка контроллера Рис.2
- Установкой перемычки в поз.1, 2, 3 можно включить один из трех режимов работы: Поз.1 Поз.2 Поз.3
- Поз.1- режим записи Мастер-ключей и времени открытого замка
- Поз.2- режим доступа с магнитным замком
- Поз.3- режим доступа с электромеханическим замком
Запись Мастер-ключей в контроллер VTC-5K
Для записи одного или двух Мастер-ключей в память контроллера нужно установить перемычку в Поз.1. Любой ключ, кроме уже записанных ключей доступа, приложенный к считывателю, становится Мастер-ключом; звучит двойной сигнал зуммера. При необходимости, можно записать второй Мастер-ключ: сразу или когда понадобится. Перемычку в Поз.1 не оставлять.
Время удержания открытого электромагнитного замка
Сменить заводское значение (3,5 сек.) возможно установив перемычку в Поз.1 и удерживая нажатой кнопку выхода в течение требуемого времени. Все это время будут звучать короткие звуковые сигналы. При достижении максимального временного интервала звук меняется на долгий зуммер и отсчет времени прекращается. Установленное время сохраняется в памяти контроллера сразу после снятия перемычки. Перемычку в Поз.1 не оставлять.
Запись/Удаление ключей доступа
Записывать или удалять из памяти контроллера ключи пользователей возможно в режиме доступа (перемычка в Поз.2 или 3). Приложите Мастер-ключ к считывателю, после того как прозвучит длинный сигнал зуммера контроллер готов к записи ключей или к их стиранию, если они были уже записаны ранее. Запись в память каждого следующего ключа, поочередно прикладываемого к считывателю, подтверждается короткими звуковыми сигналами открытия замка около 2-х сек. Если считанный ключ был уже записан ранее, он удалится из памяти. Стирание сопровождается 3-мя частыми сигналами.
Прикладывать очередной записываемый ключ к считывателю следует по окончании звукового подтверждения записи, но не позднее 15 сек.
Завершить данную процедуру можно либо вновь приложив Мастер-ключ к считывателю, либо дождавшись через 15 сек. автовыхода. Контроллер выходит из режима записи с двойным коротким сигналом зуммера.
Автосбор ключей в память контроллера
В этом режиме работы контроллера любой пользовательский ключ приложенный к считывателю, открывает замок и записывается в его память как ключ доступа. Запустить Автосбор ключей можно находясь в одном из режимов доступа (перемычка в Поз.2 или 3) удерживая приложенным к считывателю Мастер-ключ до второго сигнала зуммера (около 15 сек.) Находиться в этом режиме контроллер может неограниченно долгое время и даже после временного снятия питающего напряжения. Отключить режим Автосбора ключей можно только одним способом: приложив к считывателю Мастер-ключ, на 15 сек. (до второго сигнала зуммера).
Полная очистка памяти
В процессе эксплуатации контроллера может возникнуть необходимость в полной замене базы пользовательских ключей. При замене микросхемы памяти на новую также потребуется произвести очистку всей памяти после установки ее в плату контроллера. Для этого перемычку на плате установить в поз.1. Мастер-ключ приложить к считывателю и удерживать до второго сигнала зуммера (около 15 сек.). Весь объем памяти, кроме Мастер-ключей, очищен. Перемычку в Поз.1 не оставлять.
