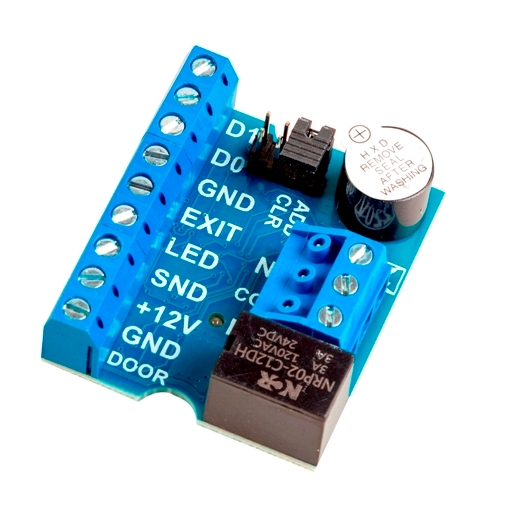

Z-5R (мод. Relay Wiegand) (без корпуса) Контроллер СКУД

Особенности контроллера Z-5R (мод. Relay Wiegand):

• Защита от неправильного включения
• Выбор типа замка
• Режимы Обычный / ACCEPT / TRIGGER / Блокировка / Реле
• Быстрый монтаж и подключение
• Программирование мастер-ключей, блокирующих ключей
• Запись содержимого памяти контроллера в ключ DS1996 и обратно
• Возможно параллельное подключение двух считывателей по протоколу iButton при длине проводов витой пары до 2,5 метров
• Программирование через ПК (с помощью адаптера Z-1 (мод. N Z) или Z-2 (мод. E HTZ RF) )

• Технические характеристики - Z-5R (мод. Relay Wiegand):
• Количество ключей: 1364
• Типы записываемых ключей: простой, мастер, блокирующий
• Протокол подключения считывателя: Dallas TM (iButton), Wiegand 26, 34, 37, 40, 42
• Максимальная длина линии от считывателя до контроллера:
• - Dallas Touch Memory: не более 15 м
• - Wiegand: не более 100 м
• Тип исполнительного устройства: электромеханический/электромагнитный замок
• Световая и звуковая индикация режимов работы: есть
• Возможность записи содержимого памяти контроллера в ключ DS1996L и наоборот: есть
• Возможность программирования контроллера с помощью адаптера: есть
• Установка длительности открывания замка: от 0,1 до 220 cек (заводское значение 3 сек)
• Напряжение питания: 9-24 V DC
• Ток потребления: 45 мA
• Ток коммутации: 3 А
• Защита от неправильного включения: есть
• Рабочая температура: -40°С +50°С
• Размеры (мм): 46 х 36 х 15

Режим ОБЫЧНЫЙ - доступ по простым и блокирующим ключам.

Режим ACCEPT - восстановление базы данных ключей. В режиме ACCEPT контроллер разрешает доступ всем ключам и заносит их ID в свою память. Таким образом, проработав несколько дней в режиме ACCEPT, контроллер формирует новую базу данных ключей.

Режим TRIGGER - управление работой замка: вкл./выкл. Одно касание ключа - замок закрыт, второе касание ключа - замок открыт. Режим TRIGGER удобен в случаях, когда необходимо открывать или блокировать дверь на определенный период (рабочий день, перерыв и т.д.).

Режим БЛОКИРОВКА - доступ только по блокирующим ключам.

Режим РЕЛЕ - при постоянном удерживании ключа в поле считывателя реле находится во включенном состоянии. При отсутствии ключа карты в поле считывателя реле переходит в выключенное состояние.

Контроллер Z-5R (мод. Relay Wiegand) — это профессиональное однодверное решение, сочетающее в себе наиболее востребованные функции для построения гибких и отказоустойчивых систем СКУД. Модель объединяет надежный релейный выход для управления мощными нагрузками и поддержку двух популярных протоколов считывателей (iButton и Wiegand), что делает её универсальным выбором для модернизации существующих и развертывания новых систем контроля доступа любой конфигурации.

Ключевые особенности и преимущества

• Гибридная поддержка считывателей: Контроллер работает с идентификаторами по двум независимым протоколам:

  • Dallas Touch Memory (iButton): Для контактных ключей DS1996. Возможно параллельное подключение двух таких считывателей.

  • Протокол Wiegand 26-42: Для бесконтактных карт и брелоков (125 кГц, 13.56 МГц). Длина линии связи — до 100 метров.

• Надежное релейное управление: Выход на электромеханическом реле (3А) обеспечивает гальваническую развязку и высокую устойчивость к индуктивным выбросам и помехам. Это позволяет безопасно подключать электромагнитные замки любого типа, включая модели со встроенным колебательным контуром.

• Интеллектуальные режимы работы: Пять программных режимов (Обычный, ACCEPT, TRIGGER, Блокировка, Реле) покрывают все сценарии — от ежедневного контроля доступа до обслуживания системы и ручного управления.

• Профессиональное администрирование: Возможность программирования через ПК (адаптеры Z-1/Z-2), клонирования конфигурации через ключ DS1996, настройки мастер- и блокирующих ключей.

• Промышленная надежность: Защита от неправильного включения, широкий температурный диапазон (-40°C … +50°C), световая и звуковая индикация состояния.

Технические характеристики

Режимы работы: Гибкость под любую задачу

• ОБЫЧНЫЙ: Стандартный контроль доступа по зарегистрированным ключам и картам.

• ACCEPT (Обучение): Автоматическое пополнение базы данных. Все предъявленные идентификаторы записываются в память, что ускоряет первоначальную настройку системы.

• TRIGGER (Переключатель): Ключ или карта работают как выключатель. Каждое предъявление меняет состояние замка на противоположное. Идеально для перевода двери в режим "открыто/закрыто" на длительный период.

• БЛОКИРОВКА: Режим повышенной безопасности. Доступ разрешен только по блокирующим ключам.

• РЕЛЕ: Режим постоянной активации. Реле включено, пока ключ или карта удерживаются в поле считывателя. Полезен для управления шлагбаумами, воротами или при необходимости постоянной подачи питания.
